松下EX-13EB光电传感器

※产品实际尺寸以实物为准。

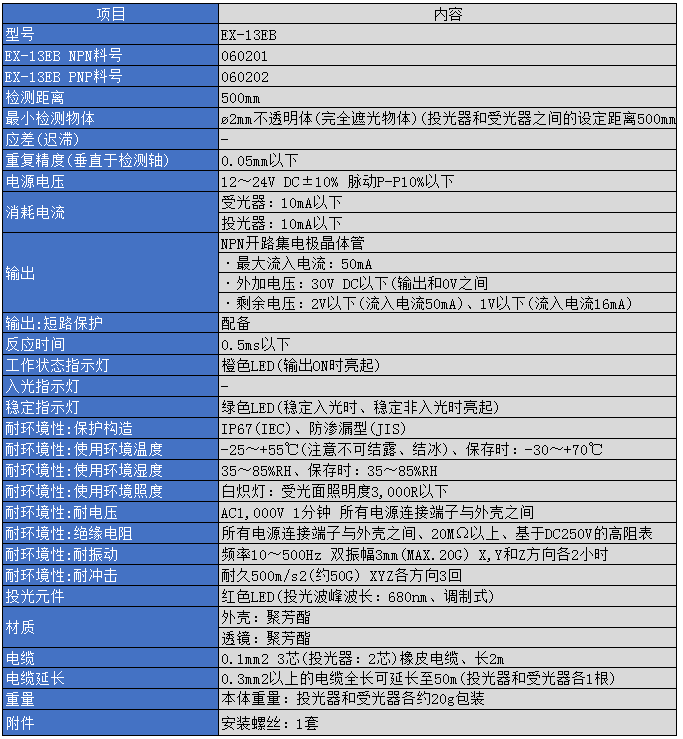

规格详细

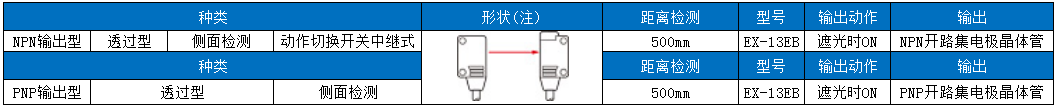

                                                                                                            NPN/PNP

                    (注)：透过型的铭牌上所标记的型号带“P”符号的机型为投光器，带“D”符号的机型为受光器。

                    (注1)：距离为100mm以上时，即使是镜面状物体也检测不到。(代表示例：镜面状物正对传感器。球状或弯曲背景可能被检测到，敬请注意。

                    (例)EX-13E的投光器：EX-13EP、EX-13E的受光器：EX-13ED

特点

厚度3.5mm

W10×H14.5×D3.5mm(透过型，正面检测型)。为最小规格的传感器，只需拥有些许空间，即可随处安装

可灵活安装

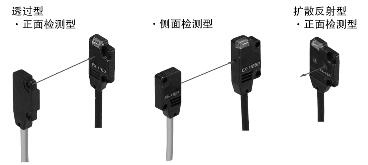

扩散反射型传感器是正面检测，由于薄，看上去可被直接粘合在安装基座上，透过型传感器可同时进行正面检测和侧面检测，并可灵活安装。

省电※

EX-10系列与以往产品相比，最多可减少约35%的耗电量。可有效促进环保。

高速反应0.5ms

适合检测小型零件和高速移动的物体。

清晰易见的双色指示灯

小型体积，并装备有方便的双色指示灯。

红色光线使对光容易

从投光器中发射出的红色LED光线，易于对齐检测头。

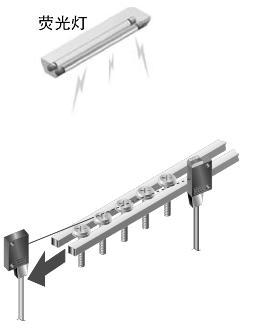

配备防变频光的电路※

应对变频光等干扰光的能力显著增强。

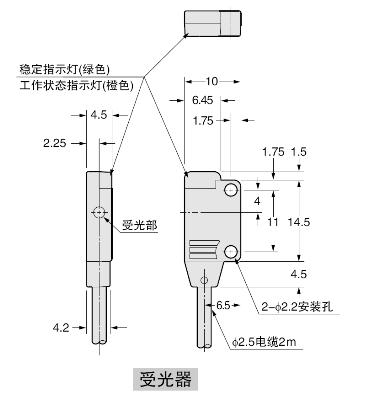

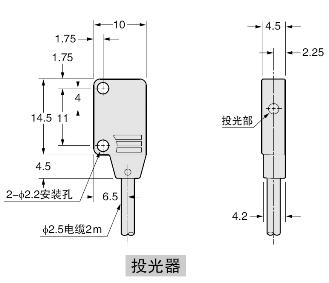

 尺寸图                                                                     单位：mm

回路·连接

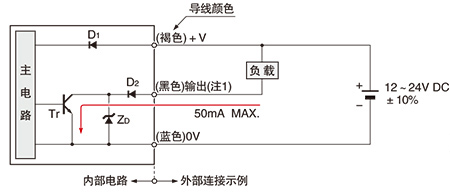

NPN输出型

（注1）：透过型传感器的投光器不配备输出

D1: 电源逆接保护用二极管

D2: 输出逆接保护用二极管

ZD: 电涌电压吸收用齐纳二极管

Tr : NPN输出晶体管

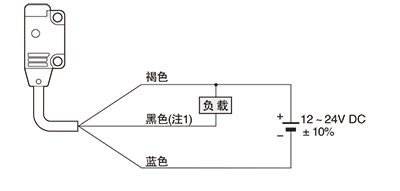

连接图

（注1）：透过型传感器的投光器不配备黑色导线。

PNP输出型

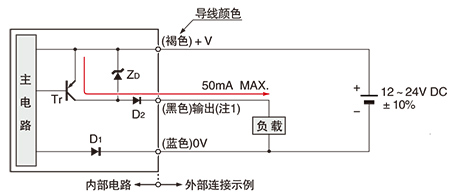

输入・输出电路图

D1: 电源逆接保护用二极管

D2: 输出逆接保护用二极管

ZD: 电涌电压吸收用齐纳二极管

Tr : PNP输出晶体管

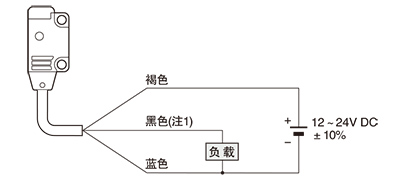

连接图

（注1）：透过型传感器的投光器不配备黑色导线。

检测特性

透过型

     平行移动特性                                                                                                     角度特性

    安装狭缝透光罩（φ1.2mm）时的平行移动特性                                         安装狭缝透光罩（φ1.5mm）时的平行移动特性

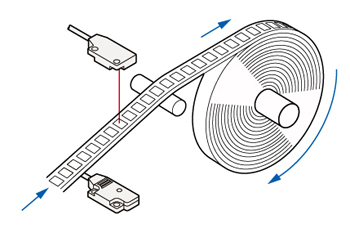

用途

检测薄环
